JVM问题排查

jvm相关的问题通常是很难遇到的，因此积累排查问题的经验并不容易，但是我们可以借鉴他人的排查案例，来总结排查的流程和方法。

问题分类

首先是最关键的一点，问题究竟是不是和jvm有关？和jvm相关的问题一般有如下几个特征

• gc变得频繁，导致吞吐量变小
• 单次gc时间变长，容易引发接口超时
• 新生代或老年代(或永久代、元空间)占有率异常，比之前要大，从而引发gc
• 栈空间不足，通常引发stack overflow
• 堆外空间申请过多，也会触发oom

总结起来，就是空间不足(可能是代码bug导致使用了过量对象)或者空间分配不合理(比如新生代和老年代、eden和survivor)。
如果问题没有显现类似特征，我们有理由相信是问题是其他原因引发的。

OOM类型

• 堆内存不足，java.lang.OutOfMemoryError: Java heap space
• 1.7及之前，永久代不足，java.lang.OutOfMemoryError: PermGen space
• 1.8及之后，元空间不足，java.lang.OutOfMemoryError: Metaspace
• 栈空间不足，java.lang.StackOverflowError
• 直接内存不足，java.lang.OutOfMemoryError: Direct buffer memory

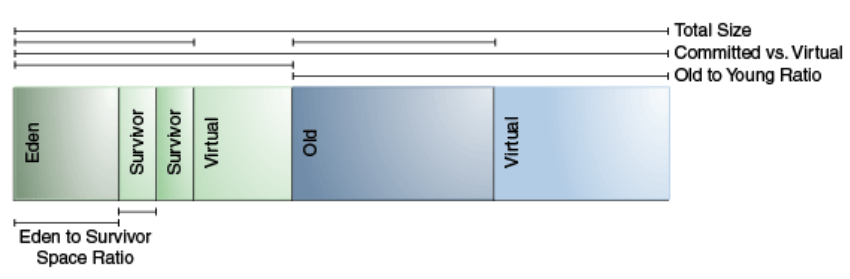

分代空间比例

知道哪块空间不足，并不是要盲目扩充整个堆大小，最重要的是确定不同分代间的空间分布。

• 整个堆空间分为已提交和未提交，即最小到最大堆内存的差值，在所需空间增大过程中也会产生GC
• 已提交空间分为新生代和老年代，需根据对象分布调整，一般老年代大小应为长期对象体积的2到3倍
• 新生代分为eden和survivor，survivor相当于到老年代的缓冲，过小可能导致过早的full GC
• 堆外内存一般有元空间和直接内存，可以根据需要调整大小

常见场景

查询大对象

大对象经常是引发频繁GC的元凶，在CMS和G1中，过多的大对象容易引发内部碎片，导致oom。
这里我们设置一个场景，设定最大堆内存为500MB，循环申请32MB数组(不释放)，显然循环到第16次时，会发生oom。
代码见测试类ObjectAddressTest的test_big_object方法。
对应到服务端，就会出现服务宕机的情况，排查过程如下

• 首先查看监控上的gc频率、暂停时间、各个分代大小，可以看到老年代占用率过高(大对象在G1中直接分配到老年代)
• 在k8s上配置vm options

  -XX:+HeapDumpOnOutOfMemoryError // 导出堆快照
  -XX:HeapDumpPath=<file-path> // 导出路径
  -Xlog:gc* (针对JVM 9及以上，打印详细gc信息)
  -XX:+PrintGCDetails -Xloggc:<file-path> (针对JVM 8及以下)


• 分析日志，G1日志显示的是清理前后已使用的区域个数，以eden举例，清理前是3个，清理了3个，可以看到大对象区域占用最多

  [0.144s][info][gc,heap      ] GC(0) Eden regions: 3->0(124)
  [0.144s][info][gc,heap      ] GC(0) Survivor regions: 0->1(3)
  [0.144s][info][gc,heap      ] GC(0) Old regions: 0->0
  [0.144s][info][gc,heap      ] GC(0) Humongous regions: 99->99
  [0.144s][info][gc,metaspace ] GC(0) Metaspace: 4788K(5120K)->4788K(5120K) NonClass: 4394K(4608K)->4394K(4608K) Class: 393K(512K)->393K(512K)


• 下载mat解析堆快照，注意版本不超过1.11(支持jdk8)
• 编辑文件 MemoryAnalyzer.ini 添加 -vmargs – Xmx4g，保证能解析几个G的堆快照

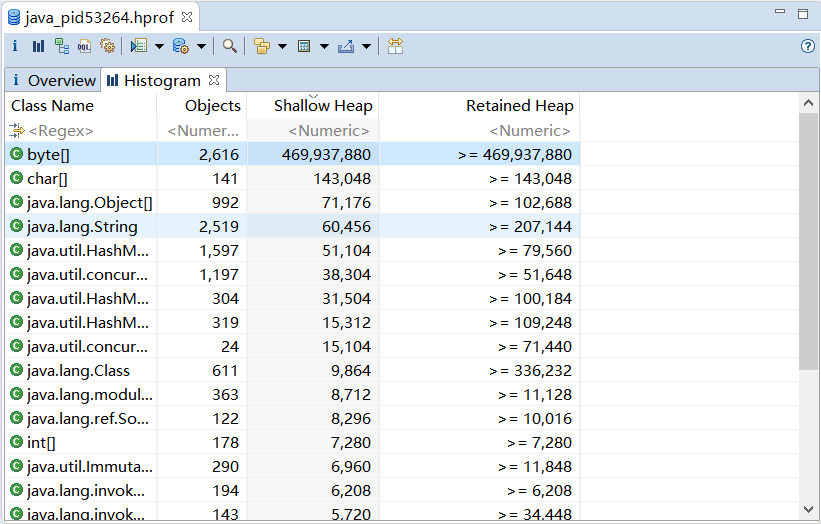

• 由于程序比较简单，可以看到占用内存最大的就是我们申请的byte[]，真实程序的分析更加复杂，需要结合不同分代的占用率和代码变更来看

原因：最常见的原因是数据库查询时未加limit限制

缓存未释放

业务中常用的本地缓存如guava，一般是通过静态Map实现的，如果不设置上限，内存占用率会一直累积。
首先会逐步填满新生代，导致频繁的minor GC，之后填满老年代，引发full GC。
我们用静态Map不断插入新对象来，设置最大堆内存200MB，见方法test_static_map。
从GC日志可以看到，每次minor GC都会使老年代占用率变高，然后逐渐引发full GC。

[0.131s][info][gc,start     ] GC(0) Pause Young (Normal) (G1 Evacuation Pause)
[0.139s][info][gc,heap      ] GC(0) Eden regions: 24->0(13)
[0.139s][info][gc,heap      ] GC(0) Survivor regions: 0->3(3)
[0.139s][info][gc,heap      ] GC(0) Old regions: 0->20
[0.139s][info][gc,heap      ] GC(0) Humongous regions: 0->0
[0.139s][info][gc,metaspace ] GC(0) Metaspace: 3690K(4864K)->3690K(4864K) NonClass: 3374K(4352K)->3374K(4352K) Class: 316K(512K)->316K(512K)
[0.139s][info][gc           ] GC(0) Pause Young (Normal) (G1 Evacuation Pause) 24M->22M(200M) 7.537ms

[0.165s][info][gc,start     ] GC(3) Pause Young (Normal) (G1 Evacuation Pause)
[0.171s][info][gc,heap      ] GC(3) Eden regions: 25->0(25)
[0.171s][info][gc,heap      ] GC(3) Survivor regions: 4->4(4)
[0.171s][info][gc,heap      ] GC(3) Old regions: 59->85
[0.171s][info][gc,heap      ] GC(3) Humongous regions: 0->0
[0.171s][info][gc,metaspace ] GC(3) Metaspace: 3690K(4864K)->3690K(4864K) NonClass: 3374K(4352K)->3374K(4352K) Class: 316K(512K)->316K(512K)
[0.171s][info][gc           ] GC(3) Pause Young (Normal) (G1 Evacuation Pause) 88M->88M(200M) 6.339ms

[0.354s][info][gc,start       ] GC(45) Pause Full (G1 Evacuation Pause)
[0.359s][info][gc,heap        ] GC(45) Eden regions: 0->0(10)
[0.359s][info][gc,heap        ] GC(45) Survivor regions: 0->0(2)
[0.359s][info][gc,heap        ] GC(45) Old regions: 200->200
[0.359s][info][gc,heap        ] GC(45) Humongous regions: 0->0
[0.359s][info][gc,metaspace   ] GC(45) Metaspace: 3693K(4864K)->3693K(4864K) NonClass: 3376K(4352K)->3376K(4352K) Class: 316K(512K)->316K(512K)
[0.359s][info][gc             ] GC(45) Pause Full (G1 Evacuation Pause) 198M->198M(200M) 4.601ms

pause young即minor GC，可以看到old regions在变大，pause full即full GC，可以看到old regions已经满了(这里每个region是1MB)。

直接内存未释放

java生态中一般用到直接内存的地方有NIO和netty，如果申请超过上限MaxDirectMemorySize也会报oom，提示是Direct buffer memory，所以这种问题相对好定位。
测试方法为test_direct_buffer，通过ByteBuffer申请直接内存直到报错。
直接内存不足导致的宕机并不会留下堆快照。

总结

定位问题的一般步骤如下

• 发现问题，如服务报错增多、超时增多、gc频率或分代占用率高于平均值，依赖监控组件
• 变量分析，变化来自外部或内部，首先一定是代码diff，除了代码还需要检查依赖项的版本是否变更，如果是对外的api还需要关注对接方是否有变更通告
• 如果上述分析还不能定位到问题，需要打开gc日志，如果宕机需要到处堆快照，通过日志和MAT工具分析异常的分代和对象(体积过大或数量过多)
• 如果堆正常，检查元空间、直接内存的使用，元空间占用主要和代理类有关，直接内存使用主要和NIO和netty相关。
